Edelux 2 WYSIWYG

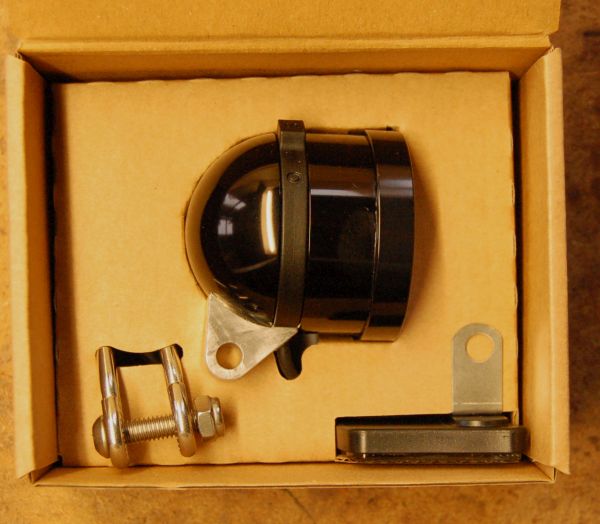

De Edelux 2 komt in een doosje met alles wat je nodig hebt voor de
montage. (gereedschap moet je zelf voor zorgen, en de
koplampbeugel is tegenwoordig ook een extra)

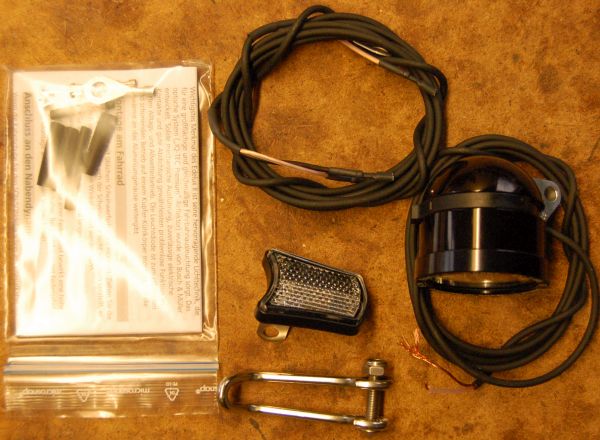

VLNR
Montagehandleiding met aansluitmateriaal en krimpkous
Aansluitdraad voor achterlicht , witte reflector en koplampbeugel
die je er vroeger nog bijkreeg
Edelux2 met 1.4m aansluitdraad

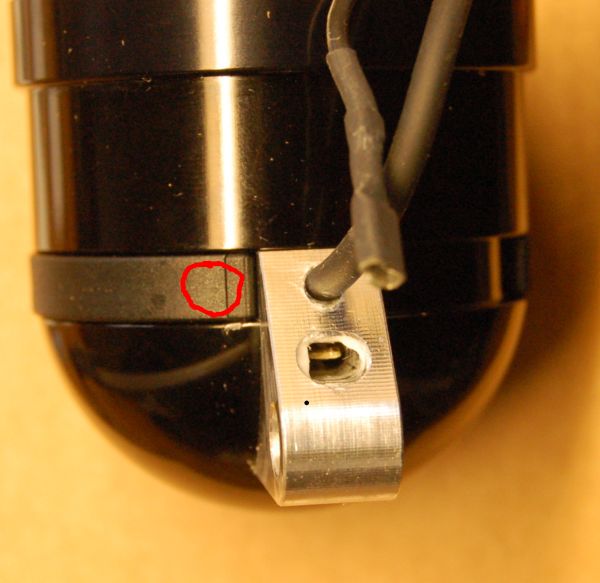

De edelux2 van onderen af gezien.
In het gaatje zie je de aansluitlip voor de steker van het
achterlicht. De massadraad van het achterlicht kun je met een
ringkabelschoen vastzetten onder de montagebout. Het aansluitsnoer
is in het lamphuis verlijmd en niet zelf te vervangen, die draad
dus nooit afknippen!
De rode cirkel markeert de positie van de lichtsensor, die in deze
stand continue is afgedekt door de schakelring. De lamp staat nu
dus altijd aan.
