M-Gineering fotogalerij

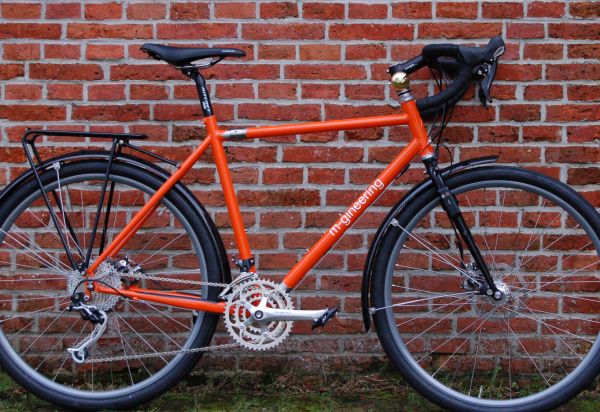

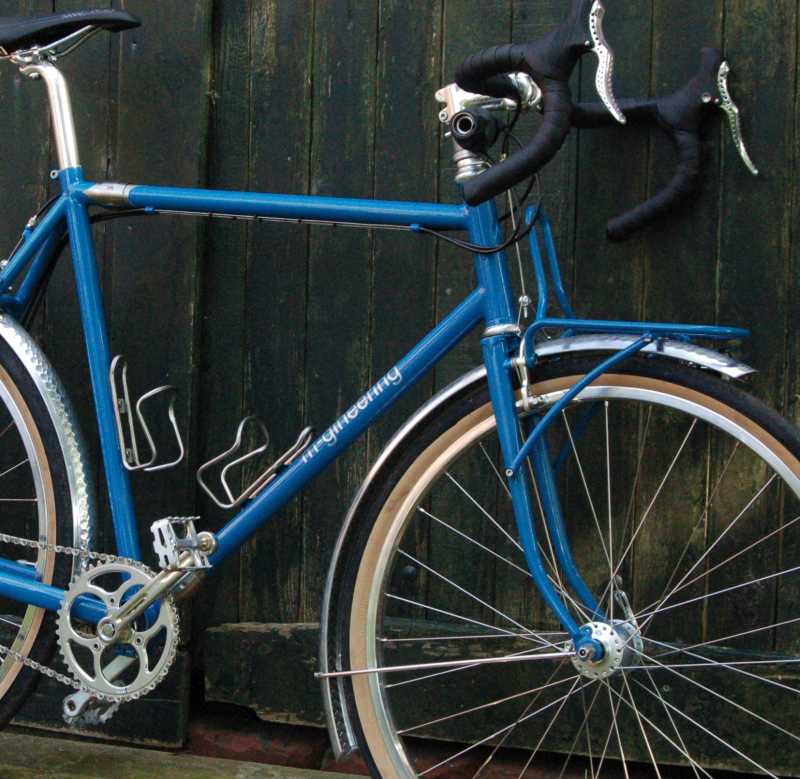

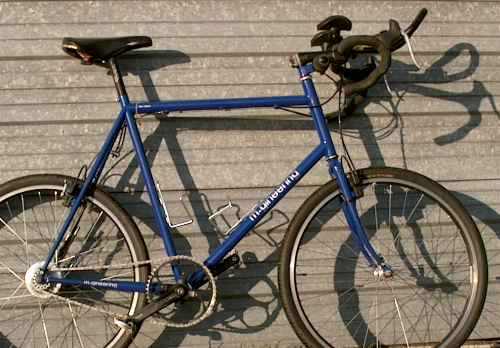

randonneur/audax/woon-werk/etc fiets



On-One Midge bar

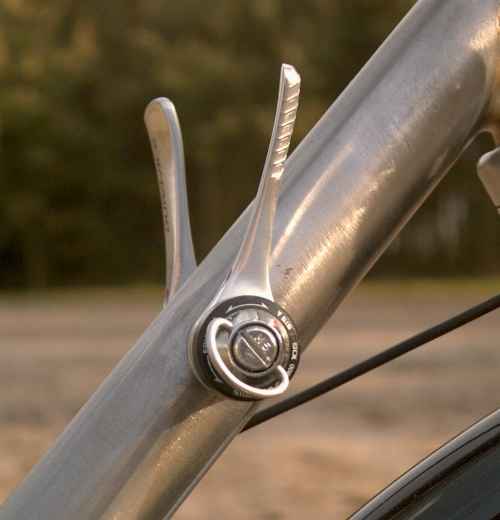

2 x 10 V buiscommandeurs (geindexeeerd!)

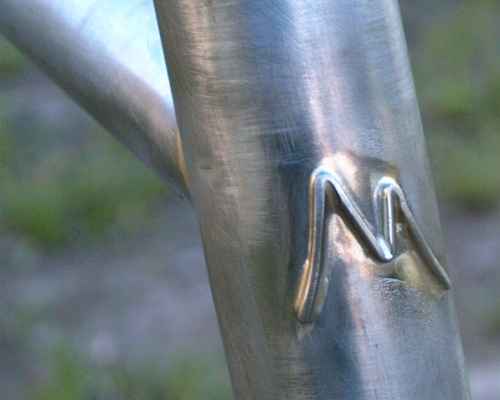

M-gineering headbadge

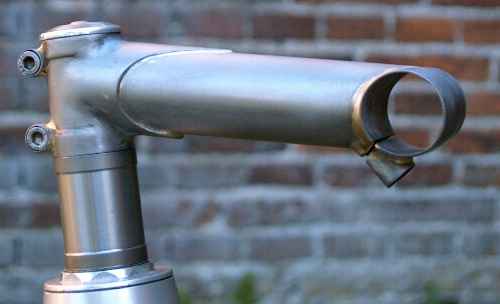

bijpassende handgemaakte stuurpen

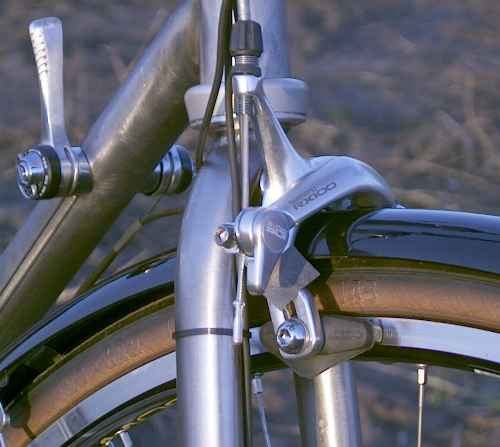

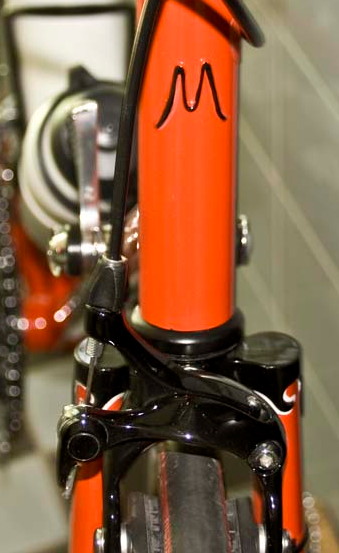

57mm remmen met voldoende ruimte voor een comfortabele band en spatborden

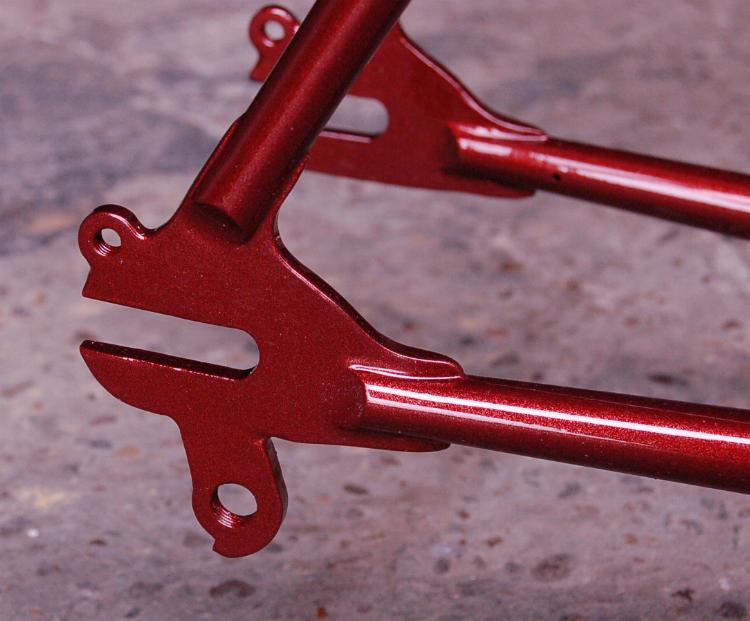

horizontale
            padden

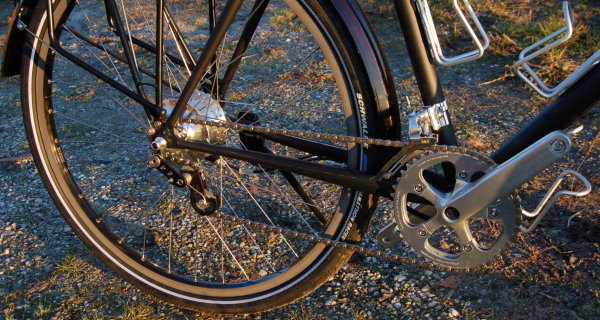

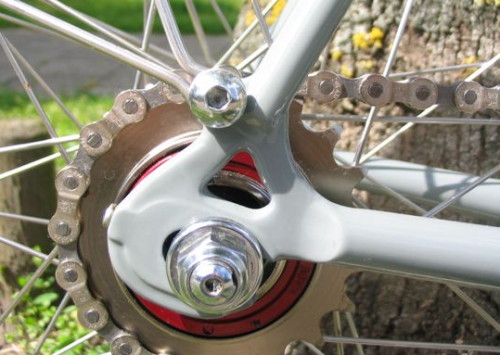

Horizontale padden, dus je kunt er ook een fixed gear winterfiets van maken




Frames voor Rohloff naven doen we ook


Dit is een achterpad met OEM adapter

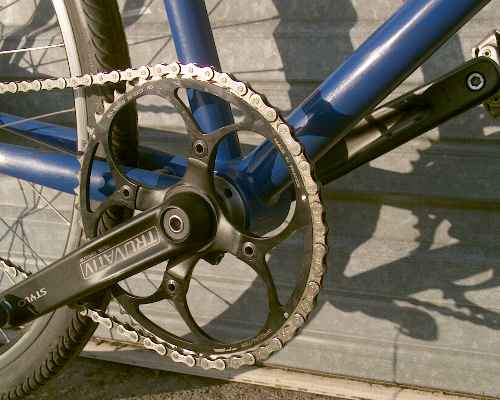

excenter
bracket zit in een excenter om de ketting te kunnen spannen

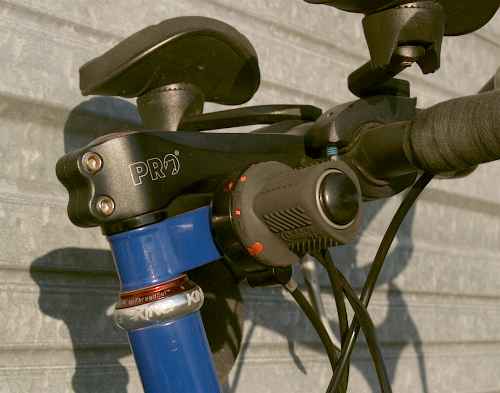

De shifter past niet op een racestuur, het ligstuur zat ook in de weg en dus zit die nu op een adapter op de stuurpen

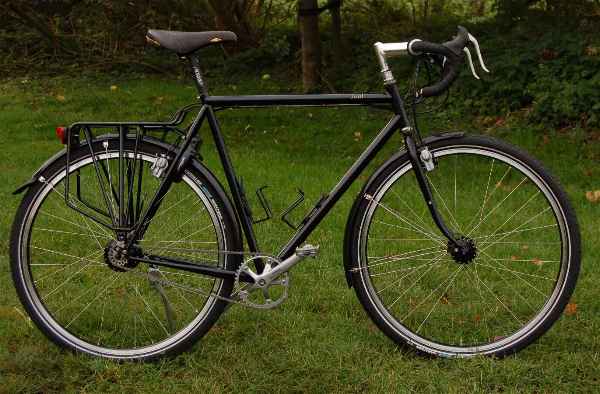

hs66 rando
SRM bike. Randonneur met Son verlichting, Rohloff naaf en Magura hs66 remmen. De drager is speciaal aangepast voor een Burley aanhangfiets

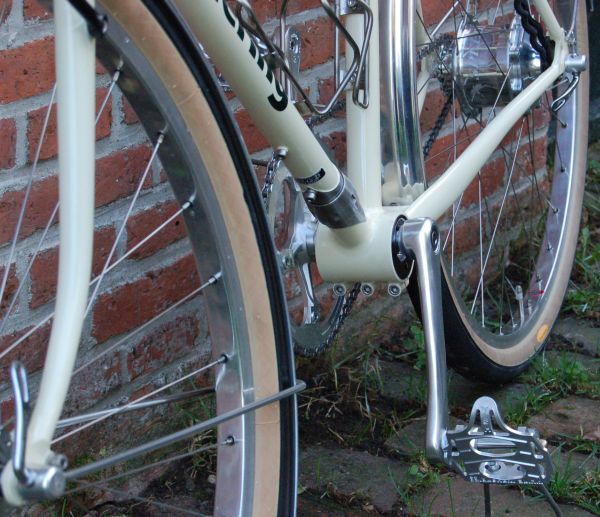

S&S koppeling

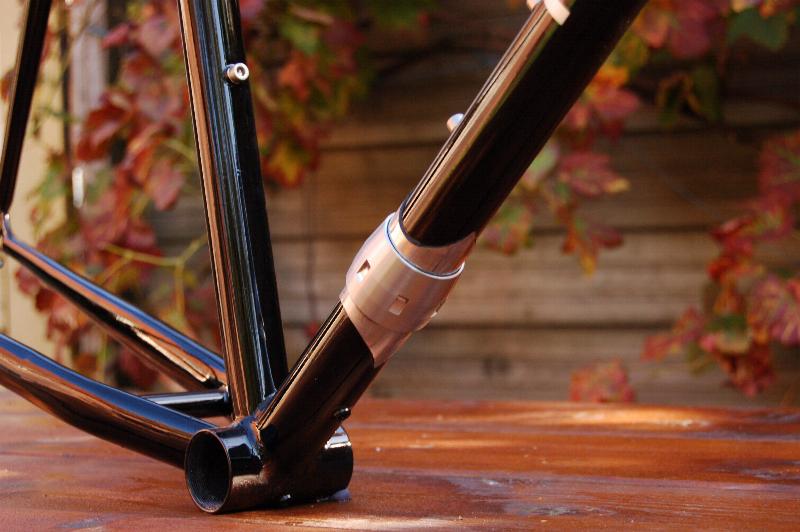

S&S koppeling: door de overworpmoer los te draaien kun je het frame (in de bovenbuis zit ook een koppeling) in tweeen delen


reisfiets met
            S&S koppelingen

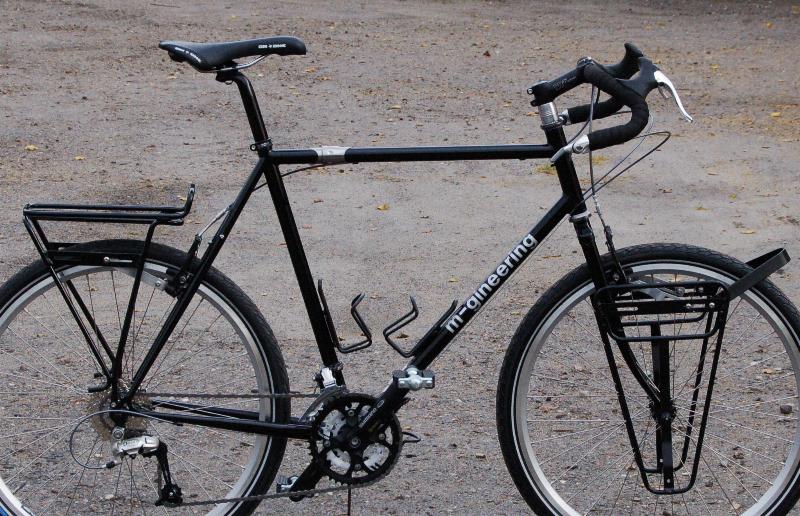

reisfiets met S&S koppelingen en hoofdzakelijk Deore afmontage (ca 13 kg)

koppeling voor de
            achterkabel

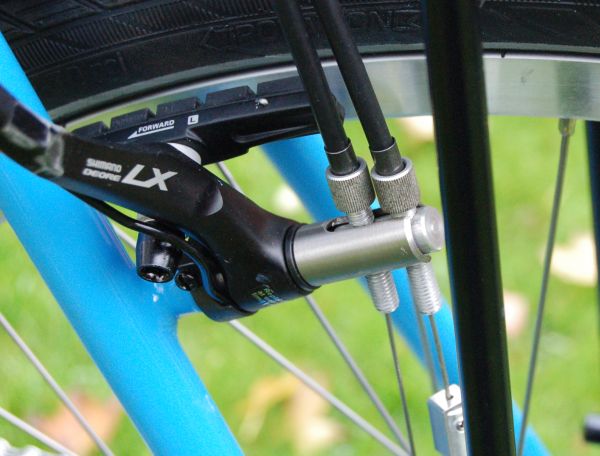

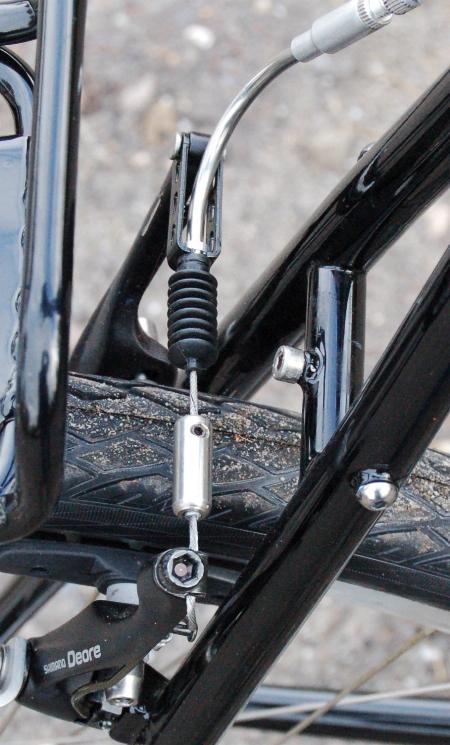

Snelkoppeling om de remkabel zonder gereedschap los te kunnen nemen (nodig voor het deelframe)

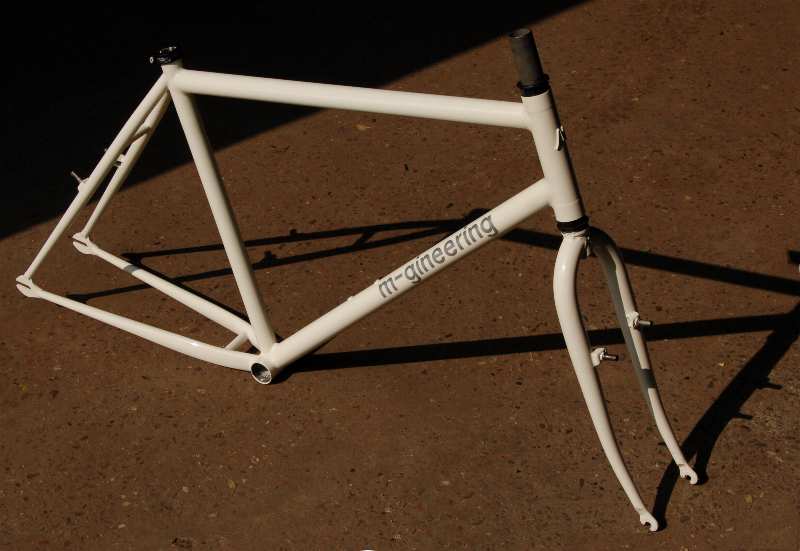

singlespeed frame

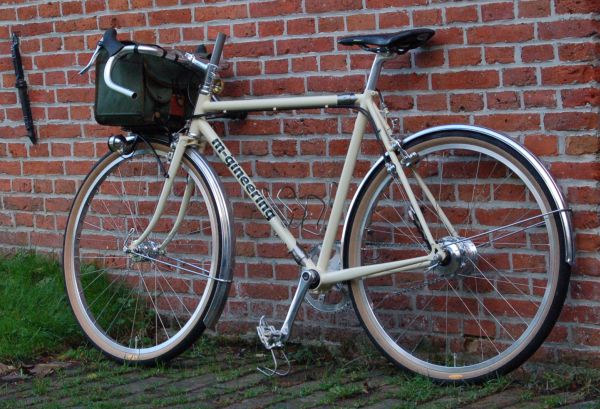

Singlespeed frame. Gebaseerd op de geometrie van de Inbred, maar dan met een veel langere\hogere balhoofdbuis voor een meer Nederlandse zitpositie zonder lelijke vulringen. En met een unicrown vork en zonder de wishbone achterkant oogt de fiets natuurlijk een stuk minder hoekig

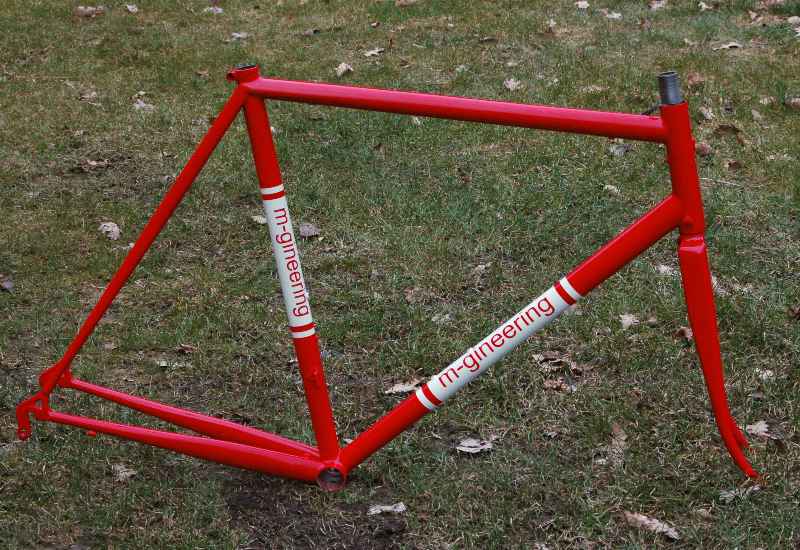

columbus max

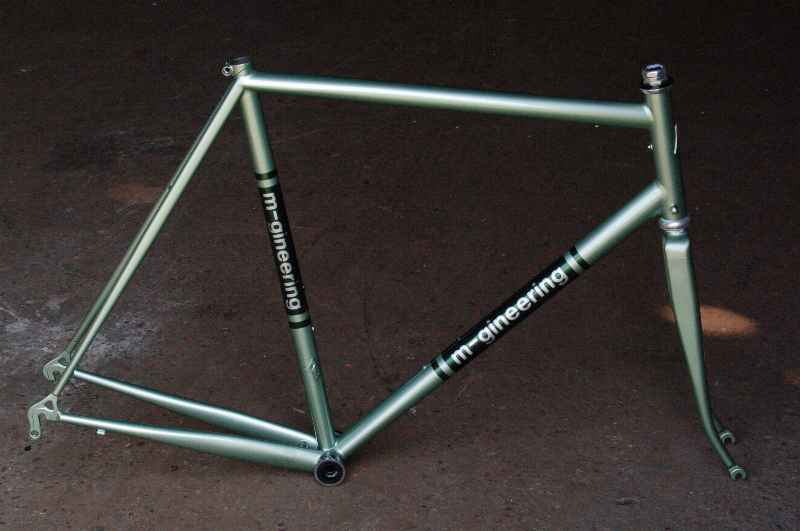

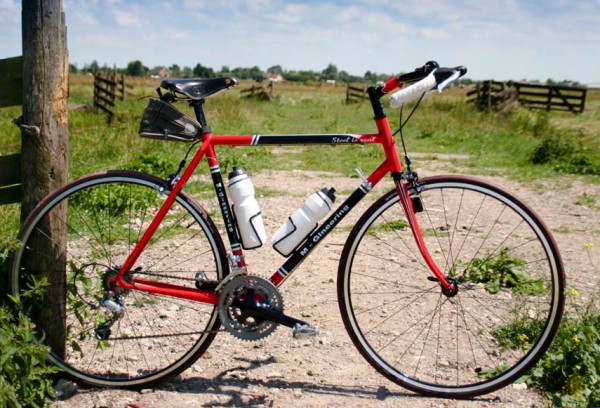

Columbus Max raceframe: een hele vroege M-gineering (uit de tijd dat er nog radical opstond) die er met wat nieuwe nokjes en met nieuwe verf weer 10 jaar tegen aan moet kunnen


Hetzelfde frame, maar nu met een nieuwe onderbuis en dan maar meteen ook een nieuw kleurtje. Ook een nivacrombuis overleeft het namelijk niet om door een cyclomaaier met een steen beschoten te worden! Een caravan kan er trouwens ook niet tegen;)

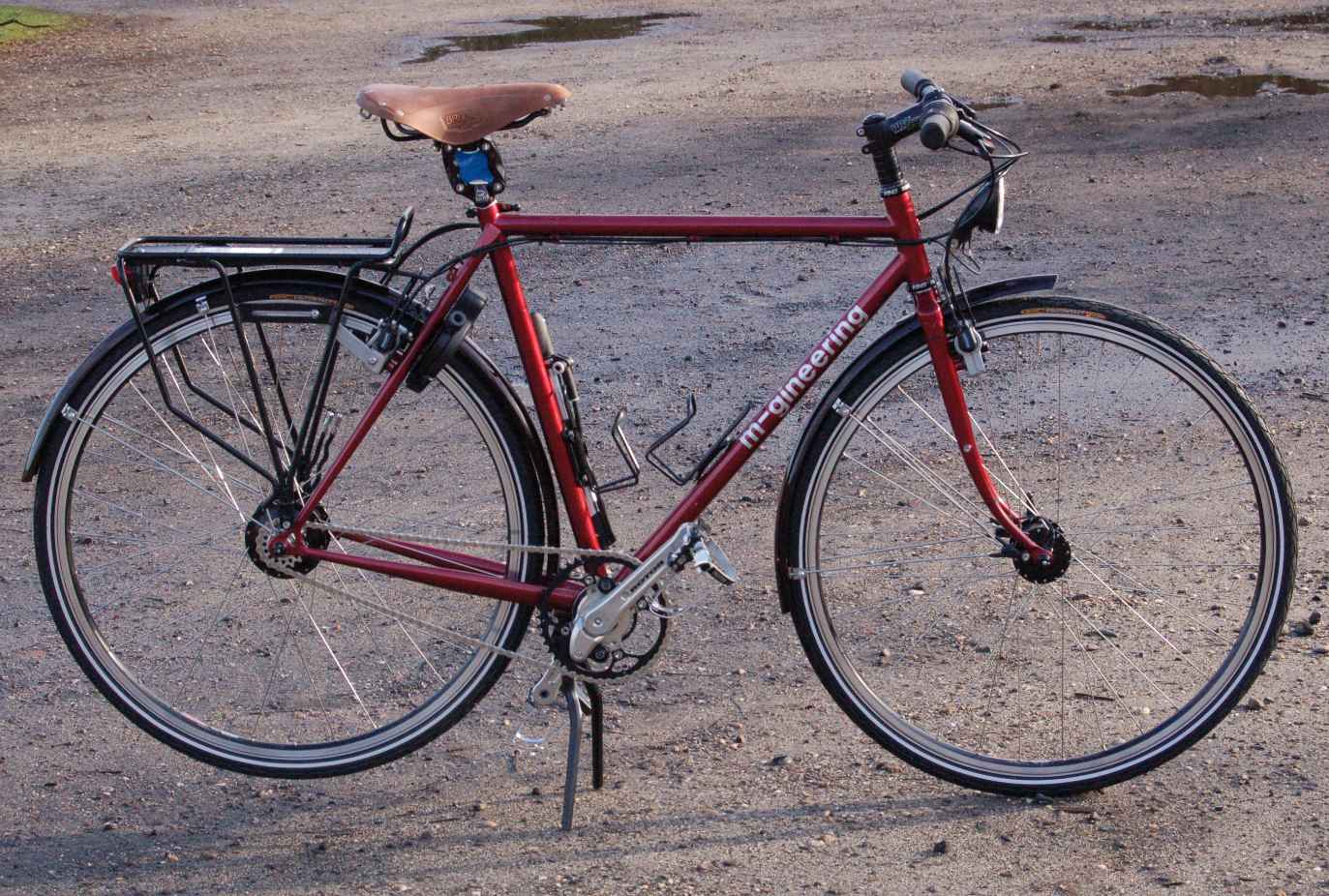

SRM bike met Rotor crankstel

Luxe tourfiets, met 853 frame, Rohloff, SON en Magura's,  Cane creek zadelpen en Brooks B17 zadel, Rotor crankstel, tweebeen standaard, koud en warm stromend water.....

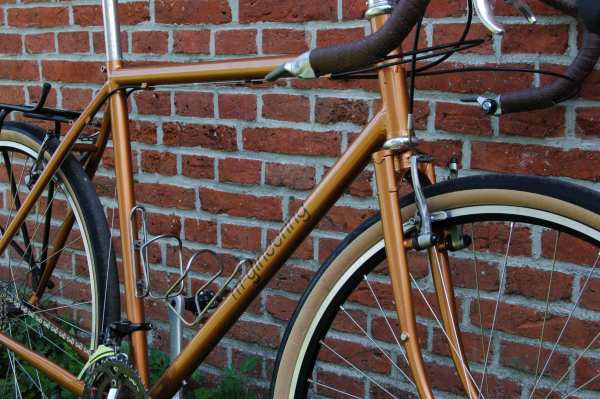

randonneur met
            622 wielen en stuurschakeling

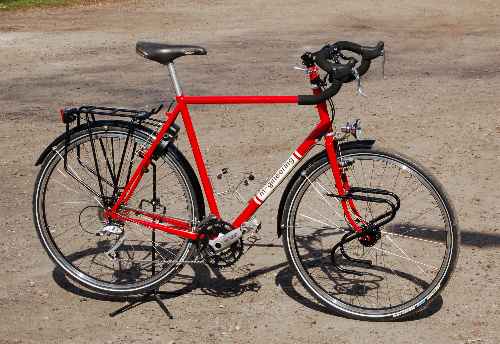

Een 'redelijk' normale vakantiefiets met Reynolds 853 buizen, XT afmontage en Tubus dragers. En uiteraard een Son naafdynamo. Remmen zijn Frogleg cantilevers met crossremgrepen op het stuur en lekker dikke Tektro raceremgrepen. De fiets loopt lekker op 40mm brede Schwalbe Racer banden, maar het het frame heeft ruimte genoeg voor meer.


Maar niet helemaal 'normaal': dit zijn de Dura-Ace geindexeerde 9v shifters op een custom adapter op de binnenbalhoofdbuis!


nog een SRM bike
Nog een randonneur, uiteraard met SON, Rohloff en Magura's, maar nu ook met TA crankstel en Nitto stuur en drager. Pomp achter de zitbuis, Hope -zo maken ze ze niet meer- afgedicht balhoofdstel, Reynolds 853 buizen, excenter in het bracket en een combinatie van D-lumotec en E6z koplampen.

5mm opgehoogd spd pedaal

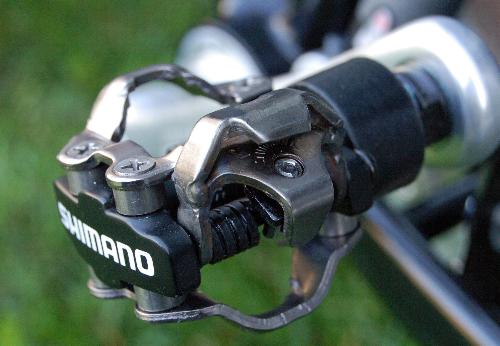

Beenlengteverschil: Het linker SPD pedaal is 5mm opgehoogd

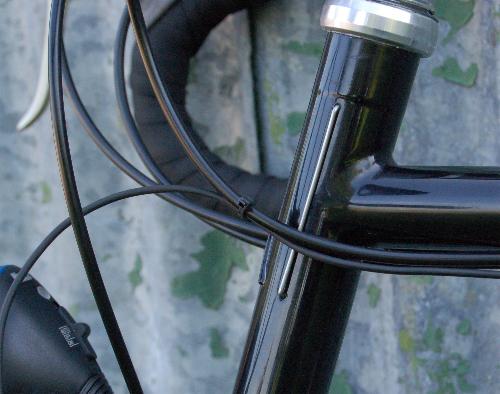

kabelafhouder op balhoofdbuis
RVS kabelgeleider beschermd de lak

koplambeugel aan remnok
Extra koplamp op RVS steun aan de cantinok


nog een
          srm

Nog een SRM met Son, Rohloff en HS66

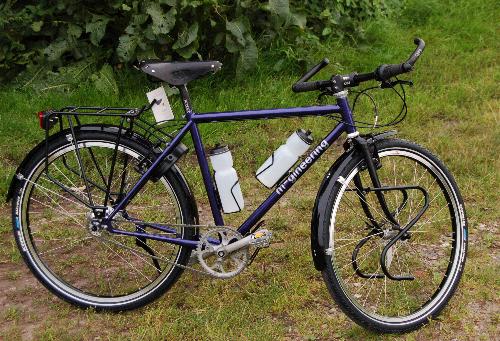

vakantiefiets met rohloff

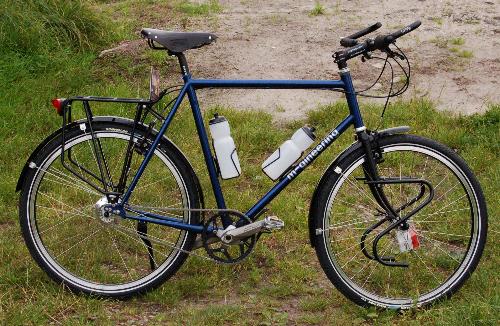

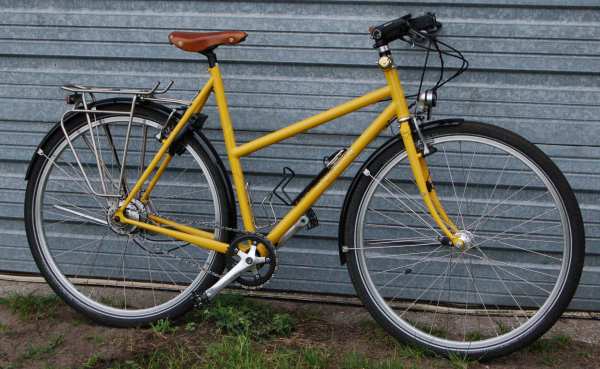

M-Gineering ontdekt het rechte stuur ;) En met zonder Son en Magura's. Wel een Rohloff trouwens.
Afmontage verder met Deore en bagagedragers uit stalen buis.

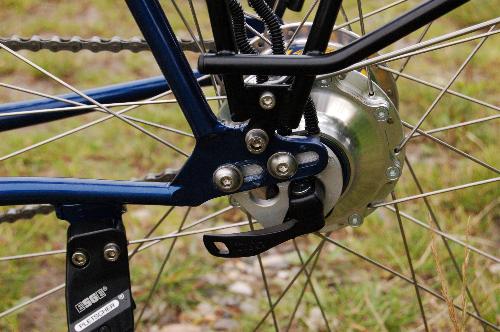

schuivende padden

Schuivende padden om de ketting te spannen en met Rohloff OEM oor om het draaimoment op te nemen

rohloff/deore, schuivende padden
Zoek de 10 verschillen!. Deze is net zo alleen een tikkie groter



rohloff rando

Rohloff, shifter op steuntje, Nitto drager, stuur en pennen, Son verlichting en 57mm remmen

sliding dropout

Aparte bevestiging voor de drager

rohloff steun

Rohloff steun met ruimte voor computer


singlespeed

Singlespeed voor op vakantie: toch stiekum een derailleuroor, dragernokjes voor en achter en drie x bidonhouders. Frame lijkt niet zo groot, maar is toch voor een stevige 2m ontworpen

is het een
        singlespeed, is het een derailleurfiets?

van alle gemakken voorzien



kaal frame

Lugloos gesoldeerd frame met Pacenti vorkkroon

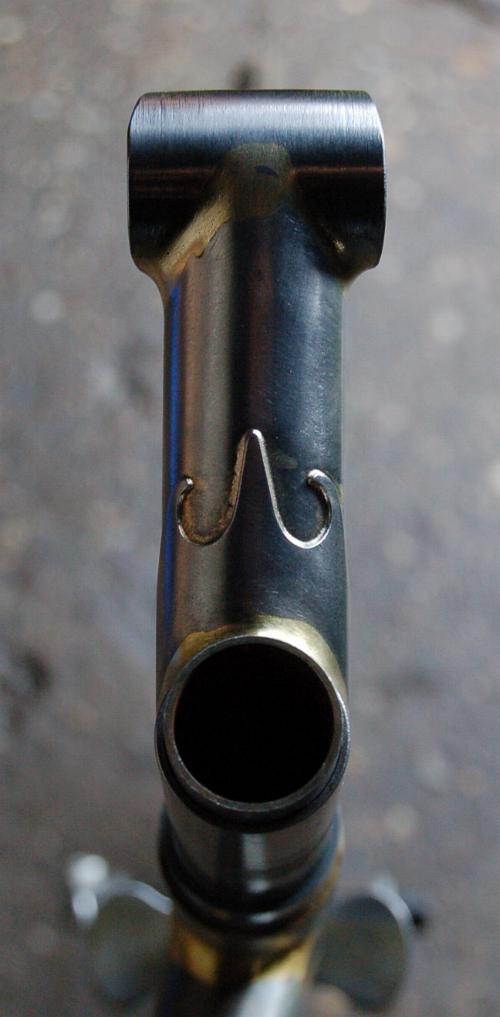

stuurpen

En met een bijpassende handgemaakte 'bilaminate' stuurpen met hetzelfde motief


fiets
                compleet
Fiets compleet opgebouwd met moustache bar

detail met
                verf

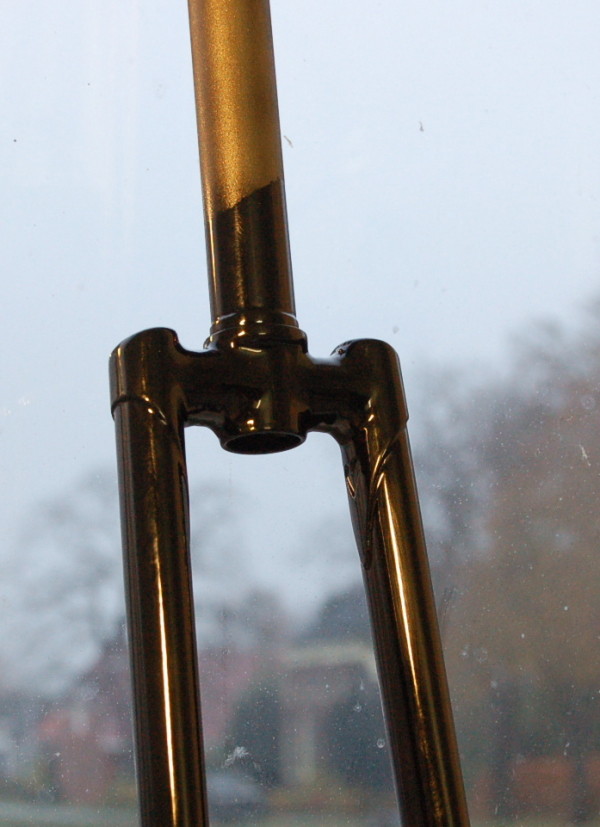

detail voorvork




custom
                crown

Voorvork met een handgemaakte kroon

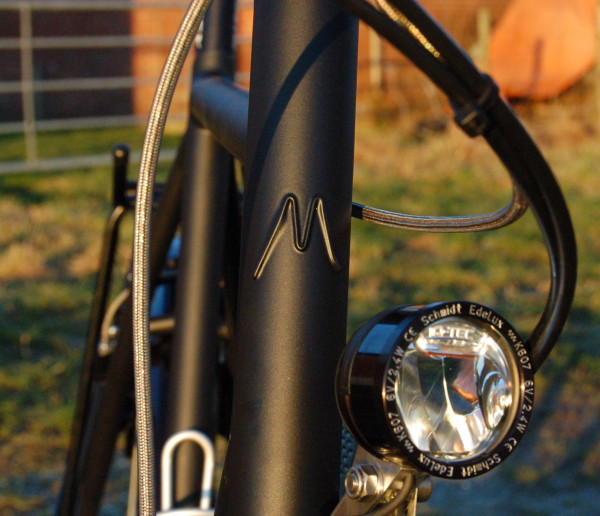

matzwart met edelux
Edelux, Magura steelflex & M(-gineering)

28V Rohloff

Rohloff met 28 versnellingen: met de voorderailleur en 3 tanden verschil kun je de sprongen tussen de Rohloff gangen halveren

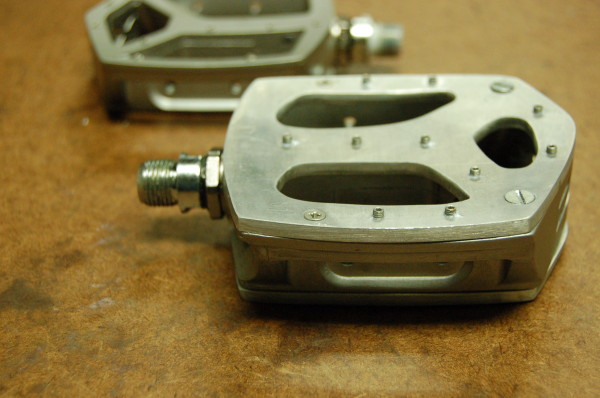

opgehoogd platformpedaal
Opgehoogd platformpedaal

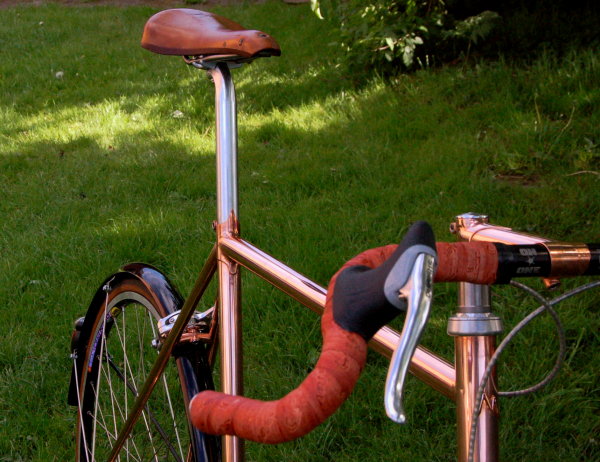

EHBE
koper

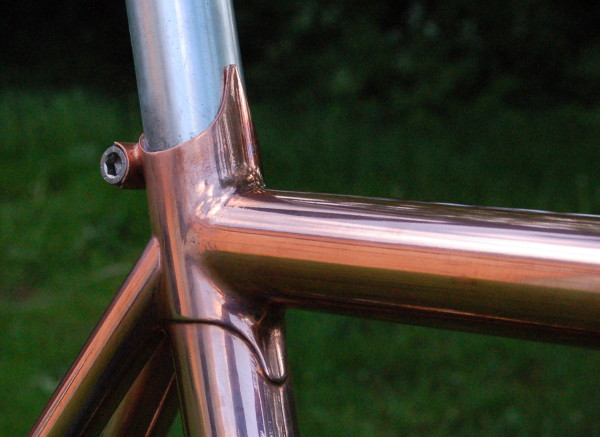

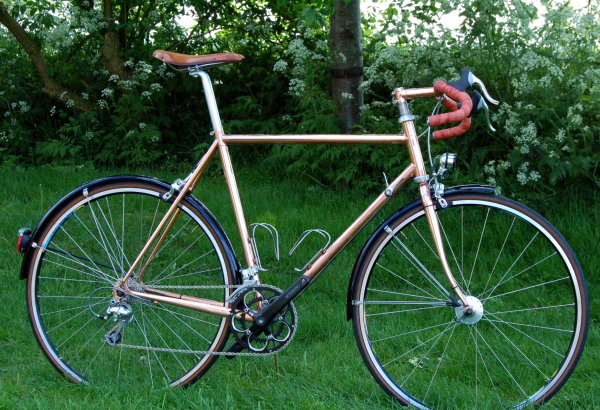

Voor de EHBE framebouwshow de rando demo (zie de fiets bovenaan de pagina) laten verkoperen. Nu moet ik hem poetsen met koperpoets ipv iedere keer weer blankschuren. Het stuurlint was wit kurk, dat nu in de goede kleur is geverfd

nog meer
                koper
Misschien niet erg practisch, maar iedereen vondt het prachtig. De fiets er naast (zie hieronder) kreeg nauwelijks aandacht.

nog meer
                koper

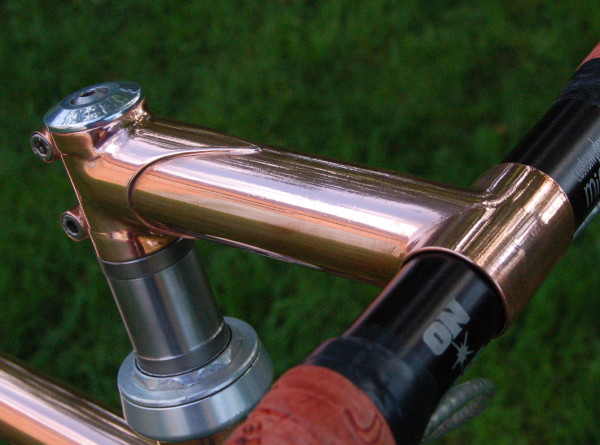

Na de show zaten er een boel vieze vingers op de stuurpen!

alles koper
compleet



Showtime. Af en toe moet je eens gek doen, en dit is M-gineering gek!

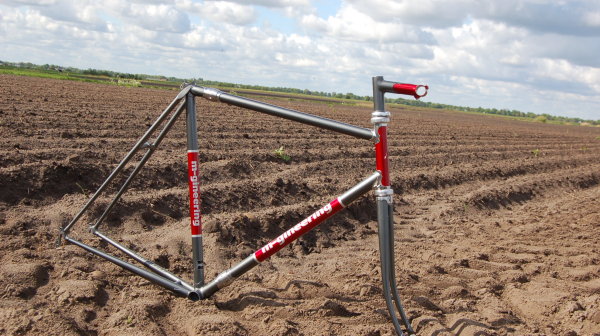

gelugd 1

Het is een M-gineering, maar wel een hele rare: gepolijste RVS lugs ipv lugloos gesoldeerd en een natlak verfbeurt met ontelbare lagen blanke lak



gelugd 2

nou ja, het bracket is nog wel lugloos gesoldeerd, al zou je dat door de bilaminate constructie niet direct zeggen

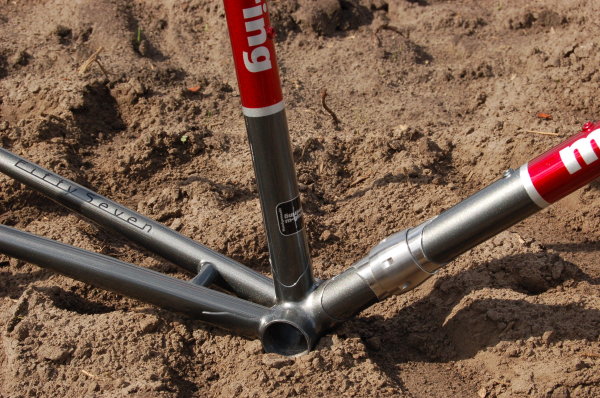

gelugd 3

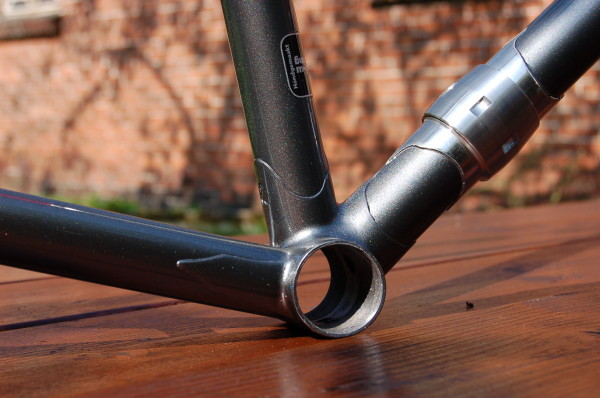

Nog een keer het bracket met de S&S koppeling, 'fiftyseven' transfer en 'handgemaakt in Kiel Windeweer'

gelugd 4

Spatbordmannetje pasgemaakt op het spatbord

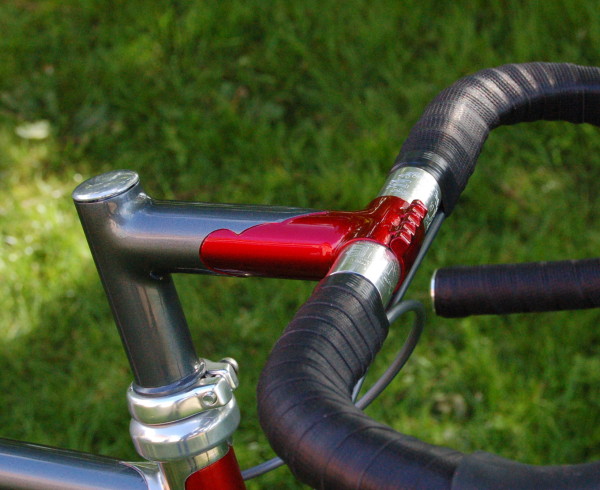

gelugd 5
Bilaminate stuurpen met scharnier: de stuurbocht kan er uit zonder het leren stuurlint te verwijderen

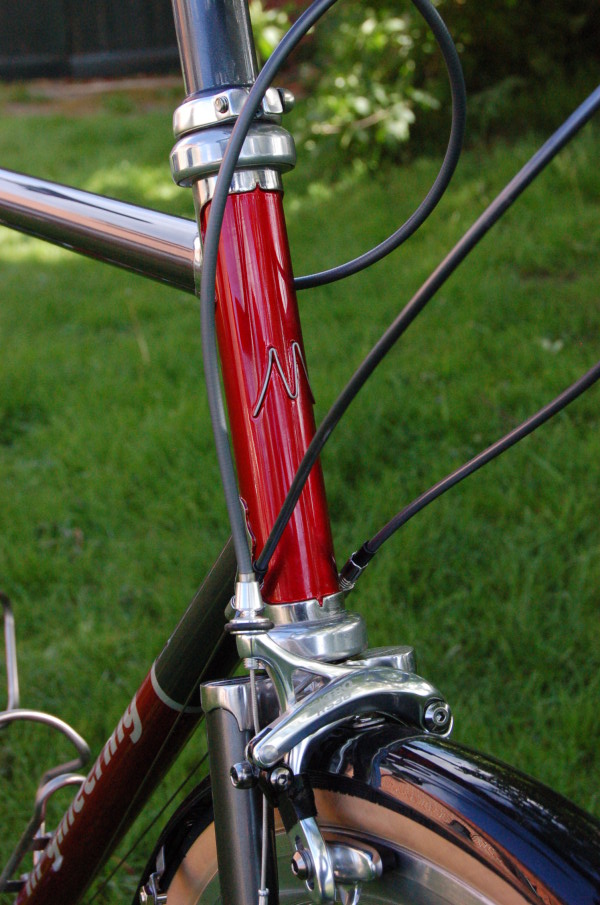

gelugd 6

RVS M-gineering M op een House of Kolor candy achtergrond. De lugs zijn van Sachs, maar de contour is zwaar gemodificeerd omdat ze standaard wel erg wild zijn. Deze fiets moest onopvallend mooi worden. En dat is goed gelukt, iedereen vloog op de verkoperde (zie hierboven) fiets af ;)

gelugd 7

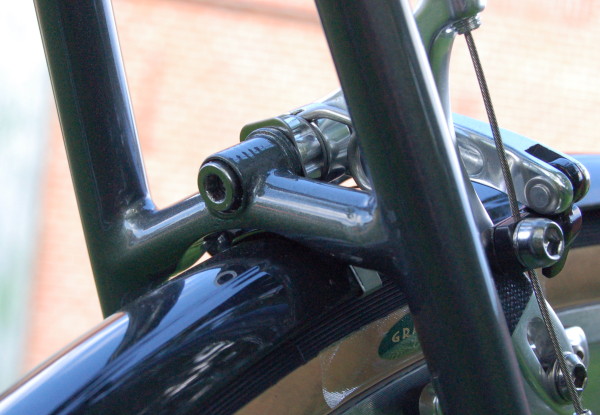

mannetje voor de 57mm rem, nog net zichtbaar de Granbois Cypres band

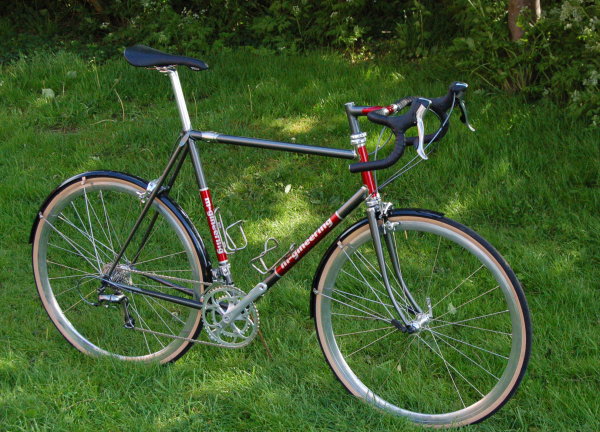

gelugd 8

Het geheel


fixed wheel

Single speed op Dura Ace naaf

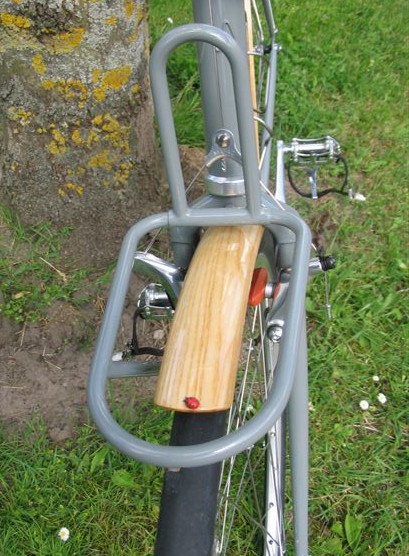

met rekje
                voor!

Met voor een bijpassend dragertje

het geheel
totaalshot

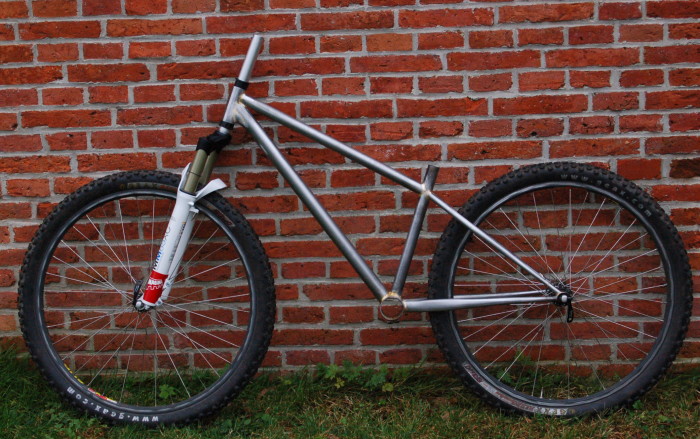

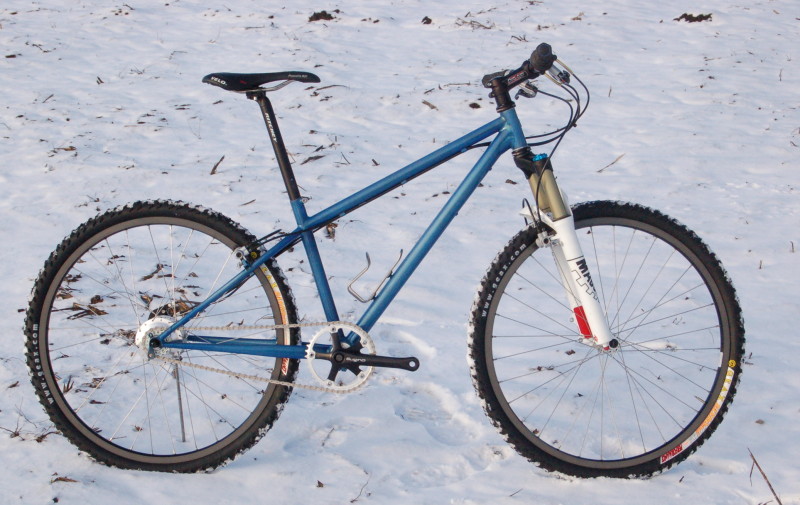

mtb-tje

klein MTB-tje, voor Rohloff naaf en Firm-tech remmen

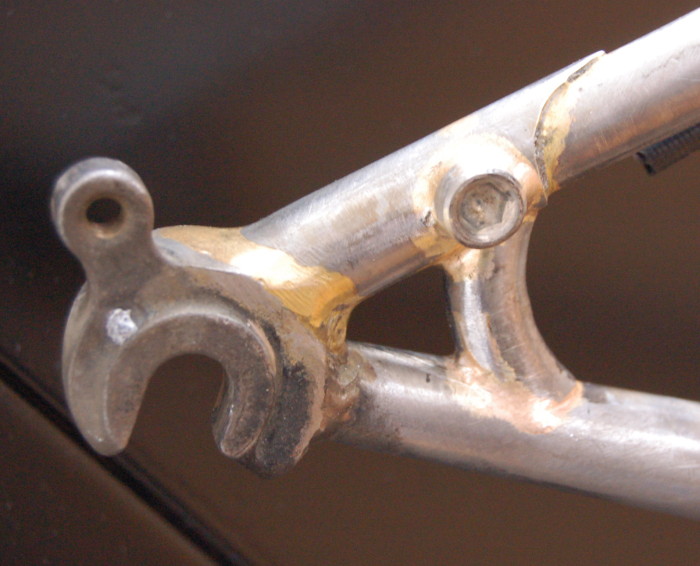

oem2 oor vooo r
          de rohloff momentsteun

nok aan de binnenkant voor de momentsteun (oem2) van de Rohloffnaaf

compleet

Kabels mogen nog wat korter als de zit helemaal is ingeregeld, en de verf is tijdelijk


oud en nieuw
Bilaminated frame uit Columbus buis met Reynolds imperial oval  vorkscheden.
aangesoldeerde MAFAC remmen, Simplex derailleurs, Sondelux dynamo en een boel andere leuke dingen

oud en nieuw

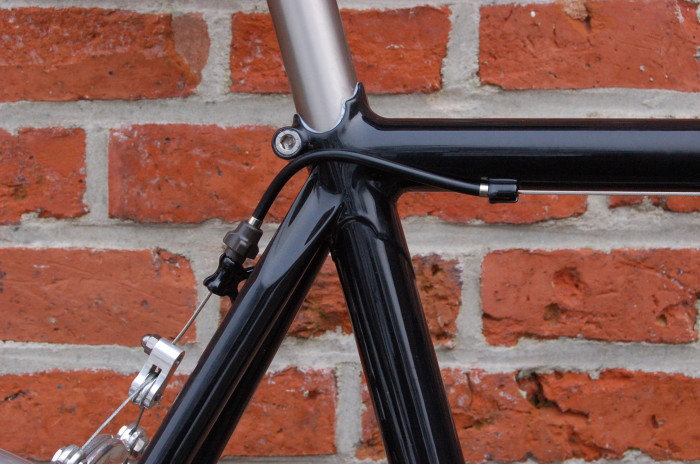

            detail
seat cluster


philips
            bakeliet

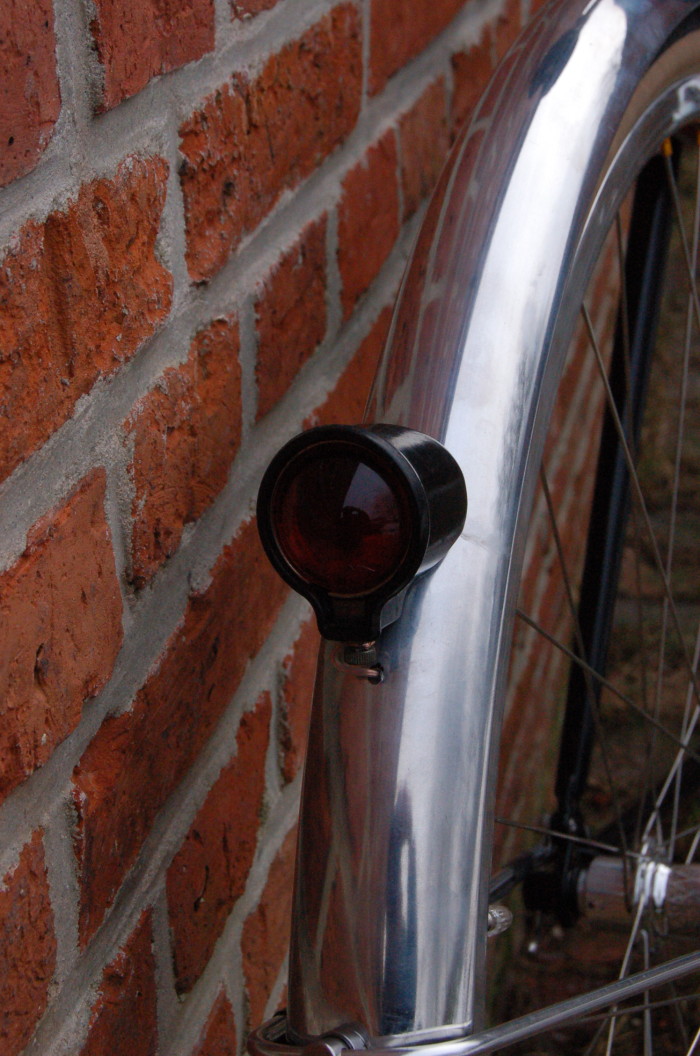

Bakeliet Philips achterlicht op VO spatbord

simplex LJ

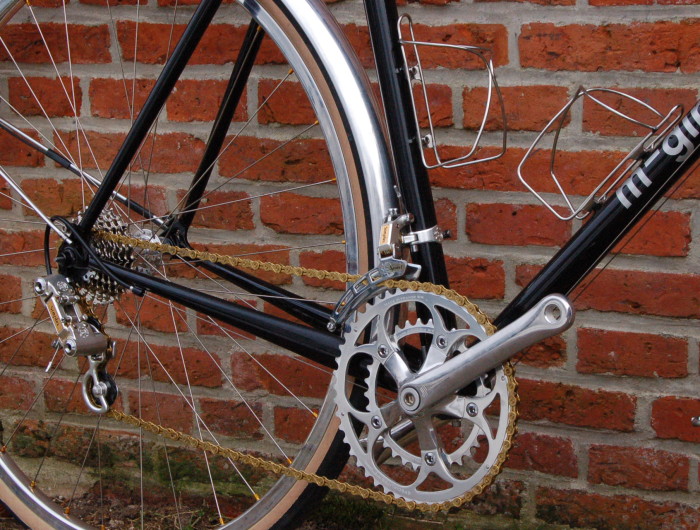

Sugino cranks, 48-33 TA bladen, en een 14-26 cassette,  Nitto R bidonhouders, en Simplex LJ  (weinig verwantschap met de delrin ellende) derailleurs. Achternaaf is een White, velg Velo Orange, spaken DT revolution en de band natuurlijk een 30mm Grandbois


29-er met V's

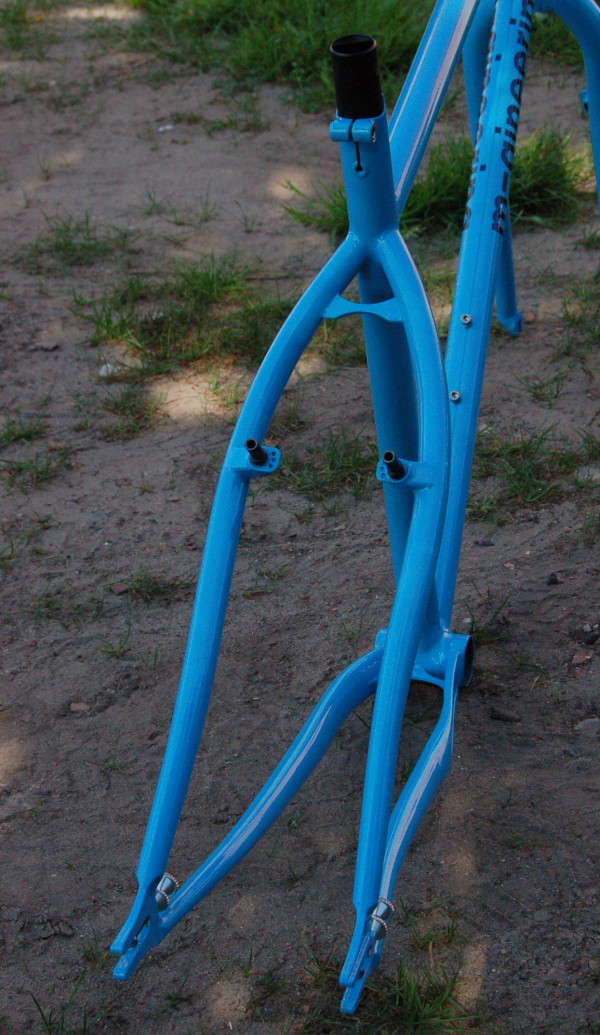

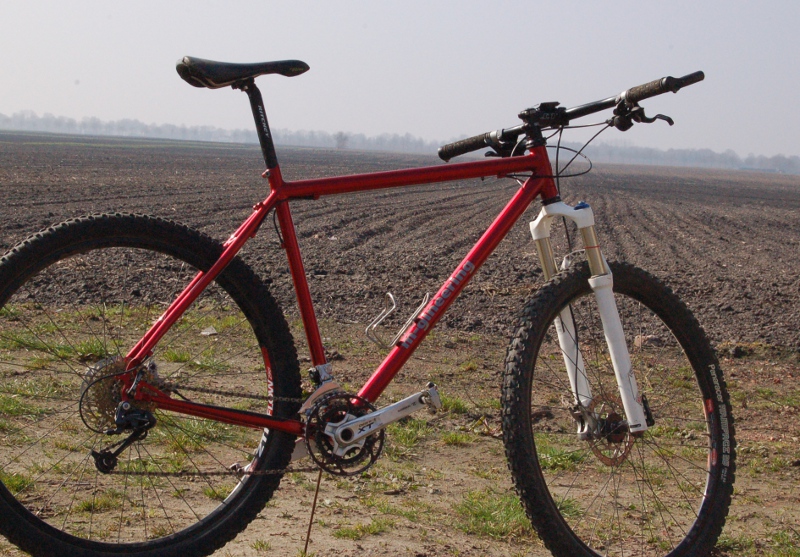

29-er met Lo-Q achtervork, Paul dropouts en V's


off-road vakantiefiets


achterdrager
          detail

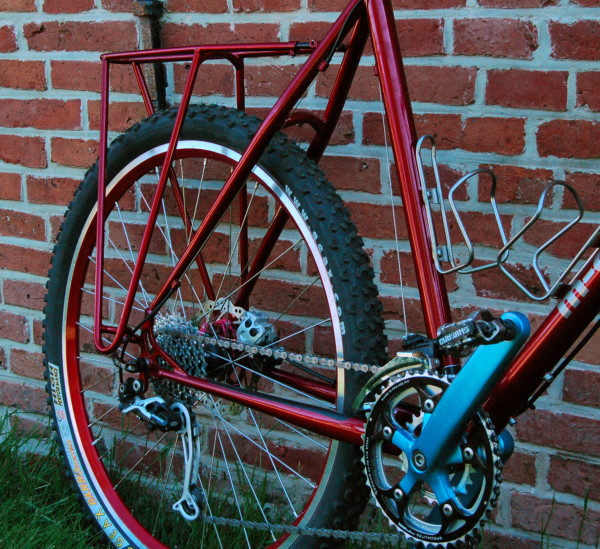

Off-road vakantiefiets met custom achterdrager, Magura schijfremmen en Vork,  Custom cranks met halfstep & granny gearing . Achterderailleur en shifters zijn XT, voorderailleur is een gemodificeerde Suntour


s&s etc
Frame met S&S koppelingen voor een Rohloffnaaf en met een Split-ends Rohloffshifter stuur. Is helaas een 'burning the midnight oil' foto, maar de fiets is beter:
Hij rijdt lekker!, Geometrie klopt precies, speels stuurgedrag maar wel stabiel, voelt licht en vlot aan, veel licht in het donker zonder dat je de naaf echt voelt. En een hoop subtiel details :) Fijn om zo'n meesterwerk in mijn bezit te hebben.


29-er
29-er

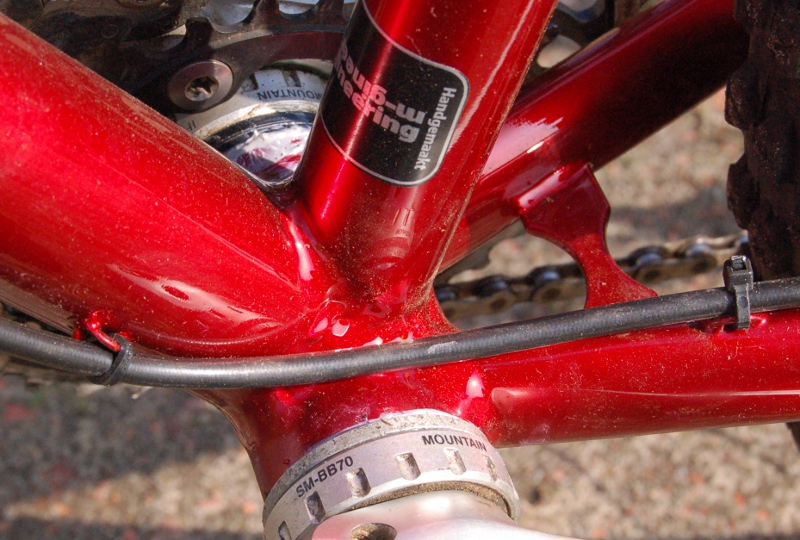

bb area

no-file fillets

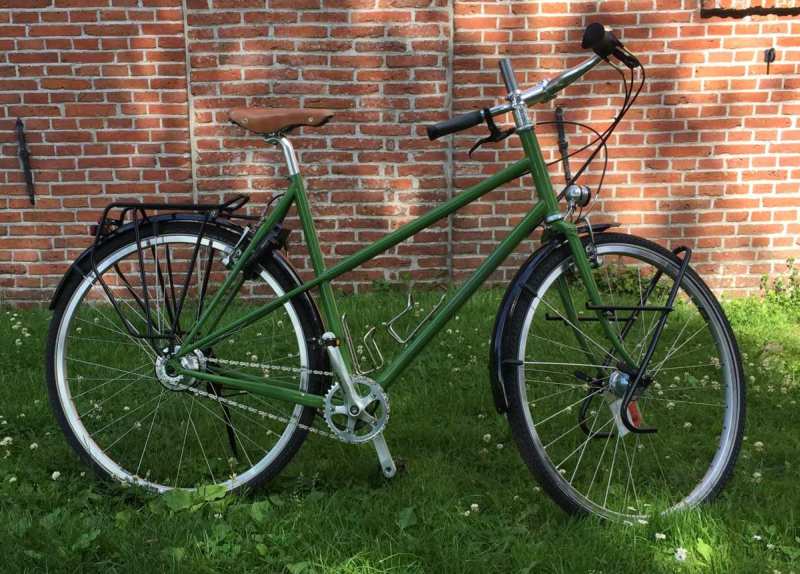

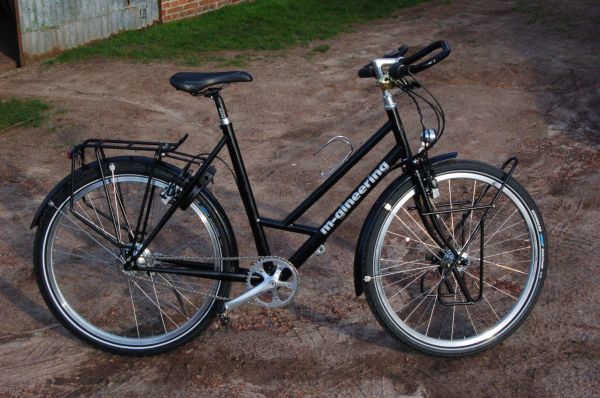

lage instap

One for the girls


randonneurse

Klaar voor de eerste proefzit. Son SL dynamo met Edelux,  opvouwbaar dragertje voor de VO stuurtas,  White pedalen met BG toeclips, S&S koppelingen, Rohloff naaf: zeer klassiek en toch modern!

randonneuse

VO Spatborden, Hetre's, Diacompe middenoptrek remmen, Pacenti velgen, demontabele kabelstopper voor de Rohloff kabels


randonneuse
dragertje op maat (demontabel voor transport)


Randonneuse

S&S koppelingen, excenter, Rohloff naaf, White pedalen



650B
Nog een 650B op Hetres, unicrown vork, SL dynamo en Mafac remmen. 2 x 10 aandrijflijn, met 9 kransjes op een 7sp naaf




s&s en rohlofff
Het wordt bijna eentonig ;) Son, Rohloff, S&S etc. Maar in donkergroen poedercoat met een vleugje metallic. 559mm velgen




650B
3x10 met diskbrakes, S&S koppelingen, 650B banden op Pacenti velgen (grijs gecoat). Rond de 12.6 kg.

pad detail
CNC gesneden padden met diskmount, 12-36 cassette op de laatste echte XTR naaf en shiny BB7's



rohloff splitter voor s&s

Nieuwe M-gineering splitter voor de Rohloff kabels, ontwikkeld om een frame met S&S koppelingen en interne schakelsturing te kunnen delen. De kabels worden zonder verder gereedschap of schroeven uit de houder geschoven en blijven bij het voorframe

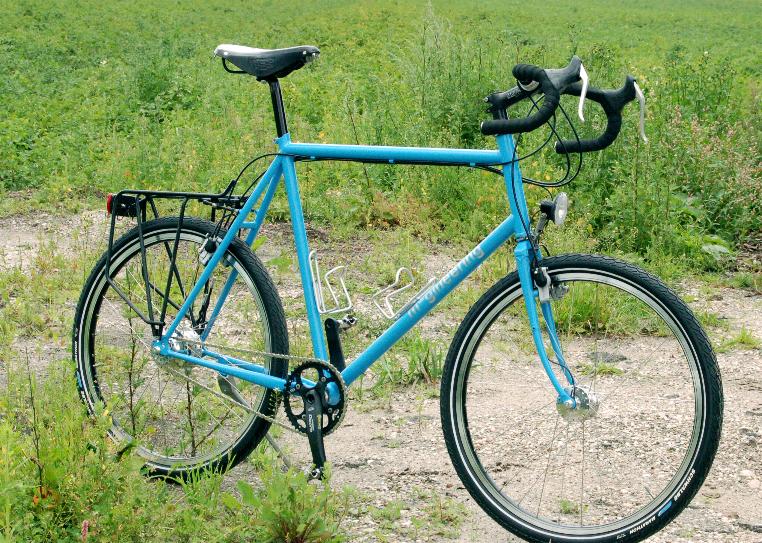

rando

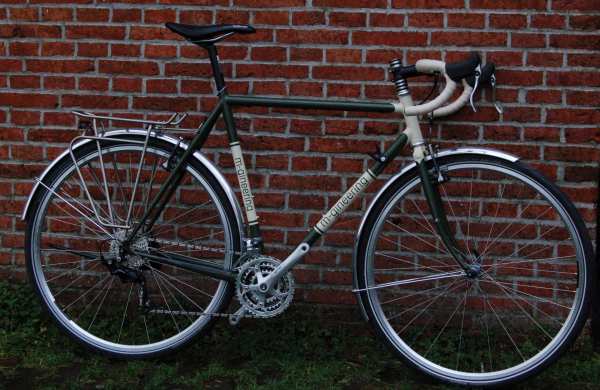

'Simpele' randonneur met 3 x 10 Shimano aandrijflijn met buiscommandeurs, V-brakes, RVS dragers en 40mm little Big Ben (nee, dat is niet de toren in de achtergrond, deze staat in Enkhuizen)




650 luxe
Toeters en bellen: geintegreed opvouwbaar voorrek, SL dynamo met lader in de balhoofdbuis, S&S koppelingen, Grand bois remmen en Herse crankstel

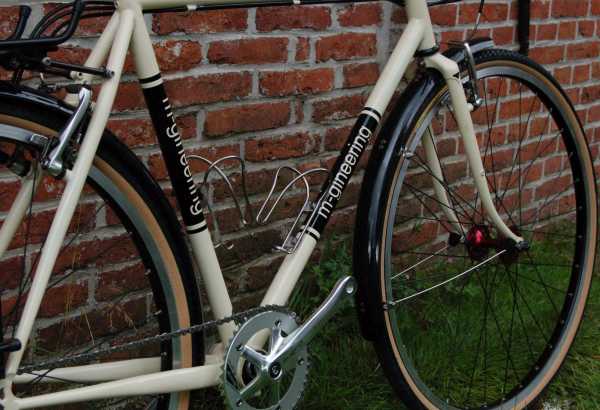

zwart en wit

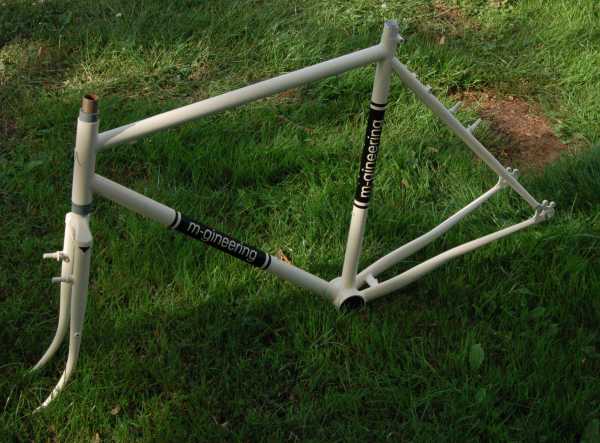

Zwart-wit foto, nou ja het wit is Elfenbein dus meer duitsetaxigeel. Gewoon een 'standaard' Rohloff compatibel touring frame.

nu als fiets

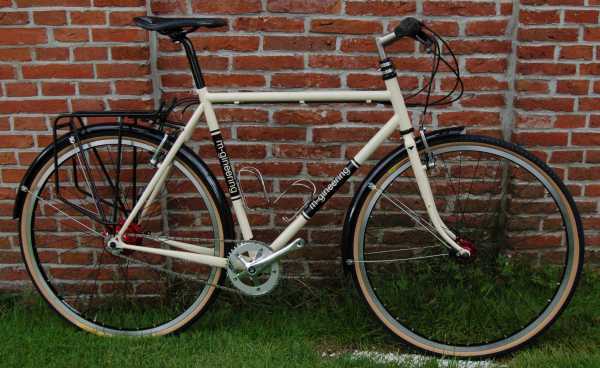

en zo is het een complete fiets

compleet
Inderdaad, geen SON verlichting, geen tractorbanden, geen slot, geen standaard ;)

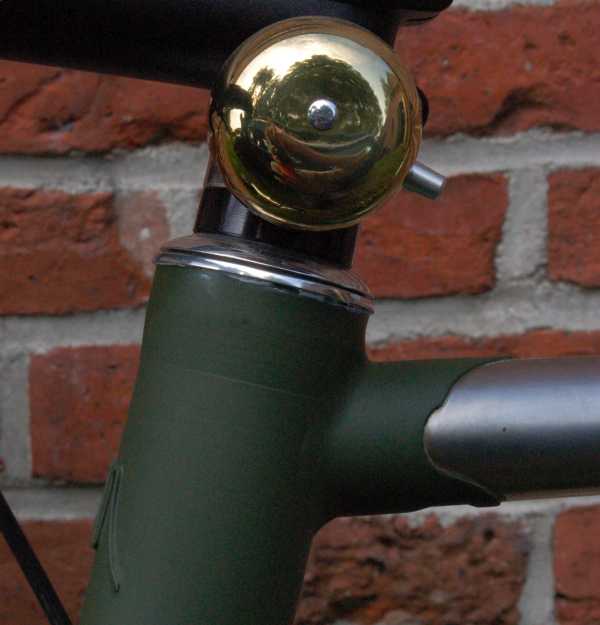

921 frame

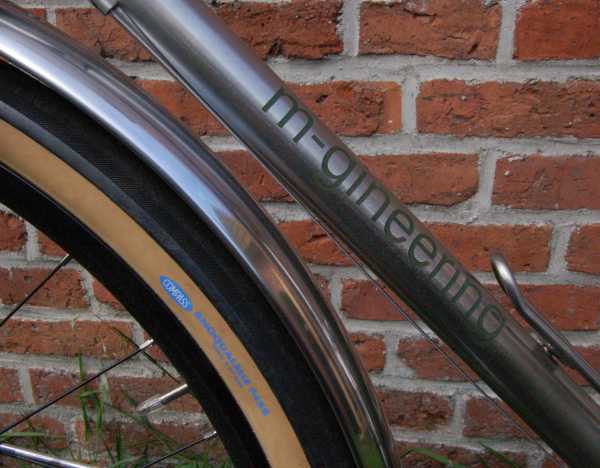

Frame in Reynolds 921 RVS. Met 'dikke' banden, schijven en Di2

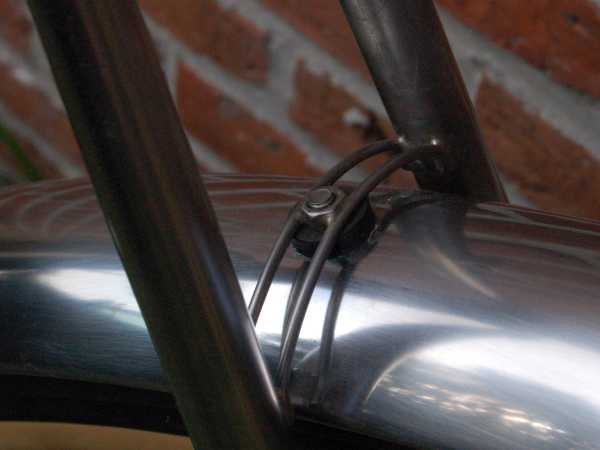

spatbordbrug
Schijfremmen, dus kun je eens wat anders doen om het spatbord op te hangen

bilam
RVS moet je of TIG lassen, of solderen met zilver. Ik heb hier gekozen voor een zwart-wit verbinding. De verdubbeling met zilver gesoldeerd, en dat vervolgens met standaard filletbrazing verwerkt. Dit is een extra dikke balhoofdbuis, met  ZS44/EC44 lagers voor een tapered binnenbalhoofdbuis

henry james
RVS padden van Henry James. Je bent uren bezig met vijltjes en schuurpapier om het ruwe gietstuk een beetje toonbaar te maken, want de vorm is idoot complex

E(dith)-bike
De paden op, de lanen in met deze E(dith)-bike: 650B wielen, dragertje, licht en 3 x 10/BB7 afmontage

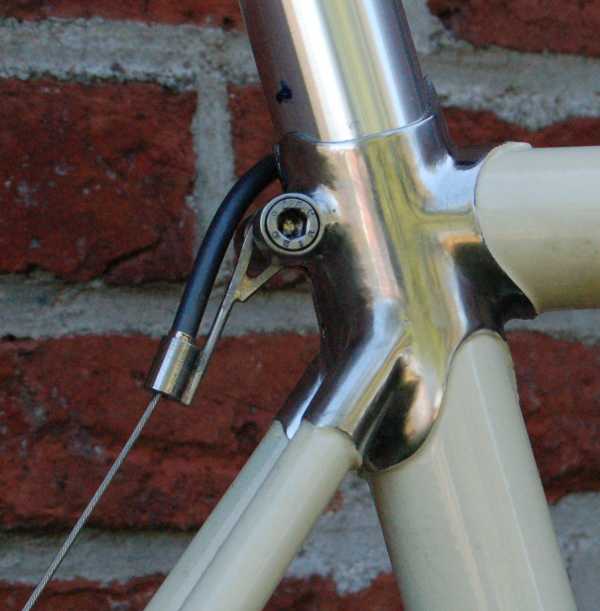

crescendo lugset

Rando met OS Columbus buizen, RVS Crescendo lugs en een handgemaakte twin plate vorkkroon in Franse stijl. Mafac GT remmen en 30-622 Grand bois banden.

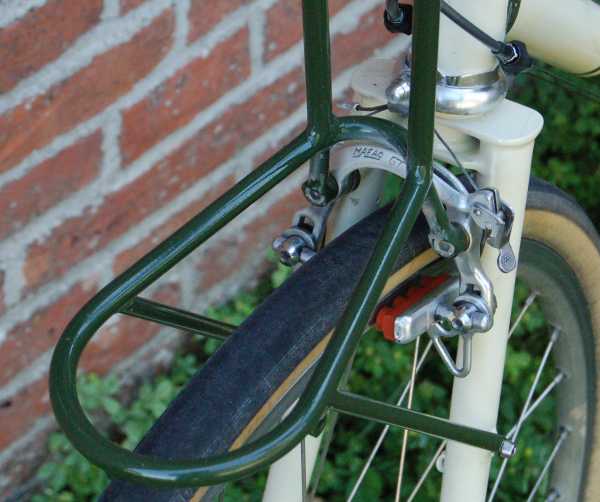

dragert
Mafac GT met quick release, rekje,

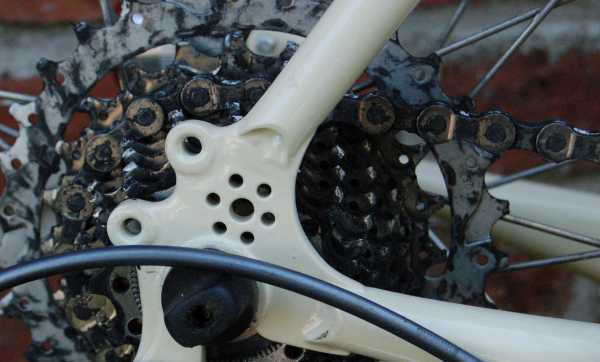

sjainie, sjainie

drillium
Drillium


tall order
En nou iets heel anders. Boel uitzoeken hoe je zoiets kunt maken met het gereedschap dat ik heb, maar het is goed gelukt. Het rijdt prima, en op en afstappen valt ook best mee. Je kan er best mee in de stad fietsen als je het bekijks kan hebben, maar bospaden etc is ook goed te doen (let wel op hooghangende takken)

lichte randonneur

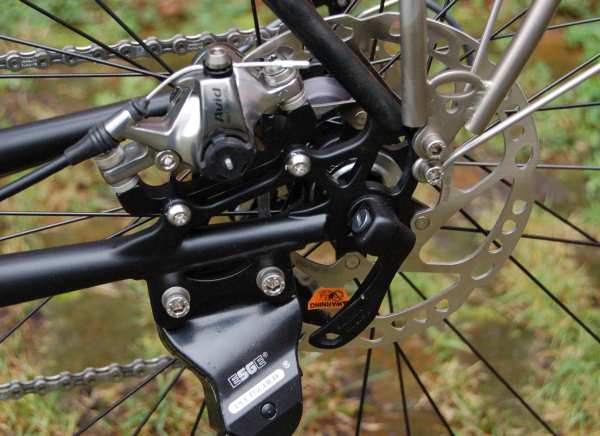

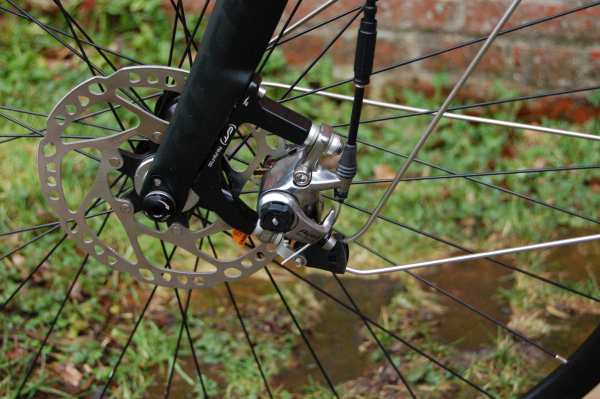

Lichte (11.5kg) randonneur met 1.5" Ritchey carbon vork, BB7SL schijfremmen, 2 x 10 Ultegra aandrijflijn, spatborden en standaard

achterkant
Standaard, schijf en drager hebben ook weer een plek gevonden

voorkant
Spatbord eist ook weer de nodige creativiteit

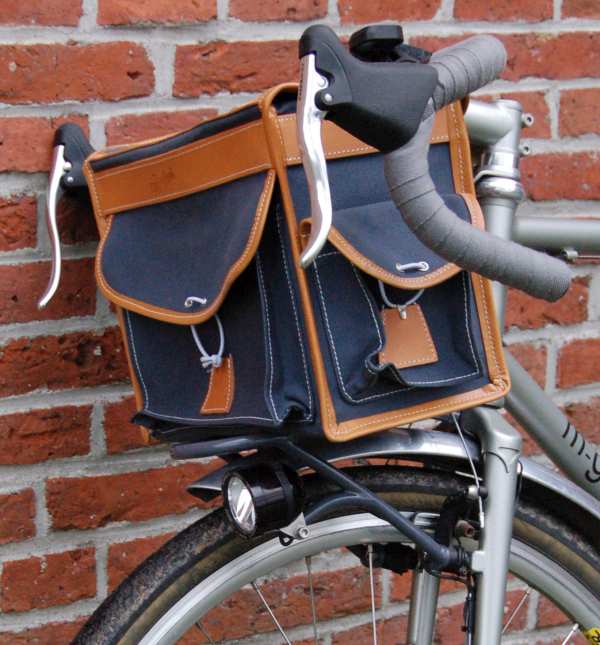

Berthoudt & drager

Upgrade: op maat gemaakt rekje & Berthoudt stuurtas. Tas zit vast op de drager met een paar schuifjes van Grand Bois

she's a lady
Nog meer Berthoudt (zadel)  En geel, wordt ik heel vrolijk van.

off road touring

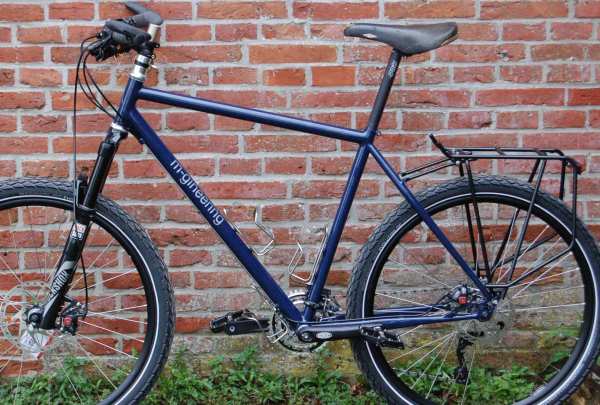

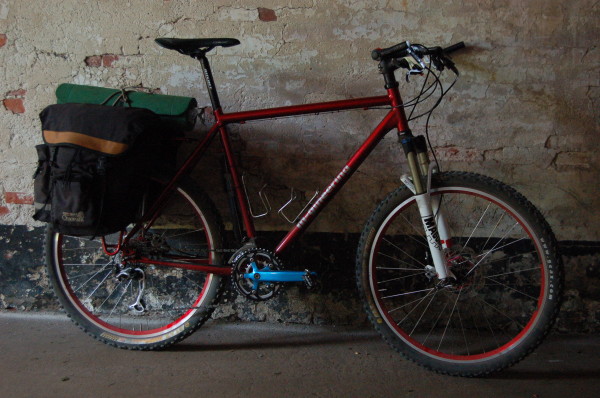

Off road touring: simpel met 26" wielen, 3 x 10 & schijven


rando
Randonneur met een bekend kleurenschema ;) 3 x 11 met buiscommandeurs, V-brakes
